O AR QUE SOPRAVA MAS NÃO GELAVA
Julio tem 41 anos, é empresário e mora no bairro Jardim São Pedro, em Porto Alegre. Seu carro é um Jeep Compass 2020, motor 2.0 Tigershark flex, câmbio automático Aisin de 6 marchas, cinza grafite, com 65.498 km. Um SUV que ele usa diariamente — e que tem ar condicionado automático de duas zonas de série, um dos itens mais usados no verão e no outono gaúcho.
O problema começou de forma gradual. O ar condicionado do Compass havia deixado de gelar como deveria. O compressor ligava — Julio conseguia ouvir o clique característico quando acionava o sistema. O ventilador soprava normalmente. Mas o ar que saía pelas saídas do painel estava morno, quando muito levemente fresco. Para um sistema projetado para resfriar o habitáculo de um SUV de quase 1.600 kg em pleno verão de Porto Alegre, isso não era resultado aceitável.
A suspeita imediata — a de qualquer motorista — foi que o sistema havia perdido gás refrigerante. É a hipótese mais conhecida quando o ar não gela. E pode ser correta. Mas não é sempre o diagnóstico completo.
Julio agendou atendimento na Lisboa Car Center, na Av. João Wallig, 276, em Passo d’Areia. O técnico responsável pelo sistema de ar condicionado iniciou o diagnóstico pelo equipamento correto: o manifold — instrumento que mede as pressões do sistema de alta e baixa pressão simultaneamente.
As leituras do manifold contaram uma história mais complexa do que a simples falta de gás.
A pressão do lado de baixa estava acima do normal — quando o ar condiciona está funcionando bem, a baixa pressão fica entre 25 e 45 PSI com o compressor ligado. A leitura acima desse intervalo indicava que o gás estava circulando com restrição — havia algo impedindo o fluxo correto pelo sistema. A pressão de alta, por sua vez, estava dentro do intervalo — o compressor estava funcionando.
O componente responsável pelo controle do fluxo do gás refrigerante entre o lado de alta e o lado de baixa do sistema é a válvula de expansão — também chamada de TXV (Thermostatic Expansion Valve) ou block valve. Ela é responsável por reduzir a pressão do gás refrigerante antes que ele entre no evaporador, permitindo que o gás se expanda e absorva calor do habitáculo — o processo que produz o frio.
A válvula de expansão do Compass 2020 foi localizada, removida e inspecionada. O diagnóstico foi confirmado: a válvula apresentava travamento mecânico em posição parcialmente fechada — impedindo o fluxo adequado de gás refrigerante para o evaporador. Com fluxo insuficiente, o evaporador não conseguia absorver calor suficiente para resfriar o ar que passa por ele. Resultado: ar morno.
Simplesmente recarregar o gás sem trocar a válvula não resolveria o problema — o gás novo teria o mesmo fluxo restrito pela válvula travada, e o resultado seria idêntico.
A válvula foi substituída. O sistema foi evacuado para eliminar qualquer umidade e ar. O gás R-134a foi recarregado na quantidade correta especificada pelo fabricante. O sistema foi testado com o manifold após a recarga — pressões dentro do especificado. O ar voltou a gelar.
“Quando o ar não gela, a maioria das pessoas pede recarga. Mas recarga sem diagnóstico é jogar dinheiro fora se o problema for na válvula”, explica Carlos Paiva. “A gente começa sempre pelo manifold, porque as pressões dizem o que está errado antes de qualquer coisa.”
Neste post você vai entender:
- Como funciona o sistema de ar condicionado do Jeep Compass 2020.
- O que é a válvula de expansão e por que ela falhou.
- Como o manifold diagnostica o sistema sem abrir nada.
- Por que recarga sem diagnóstico não resolve quando a válvula está travada.
- O que verificar no ar condicionado do Compass entre 60 e 70 mil km.
❄️ O ar condicionado do seu Compass está soprando ar morno?
Antes de pedir recarga de gás, faça o diagnóstico correto. Na Lisboa Car Center, medimos as pressões do sistema com manifold antes de qualquer intervenção. Em dois minutos sabemos se é gás, válvula, compressor ou condensador — e só então recomendamos o serviço.

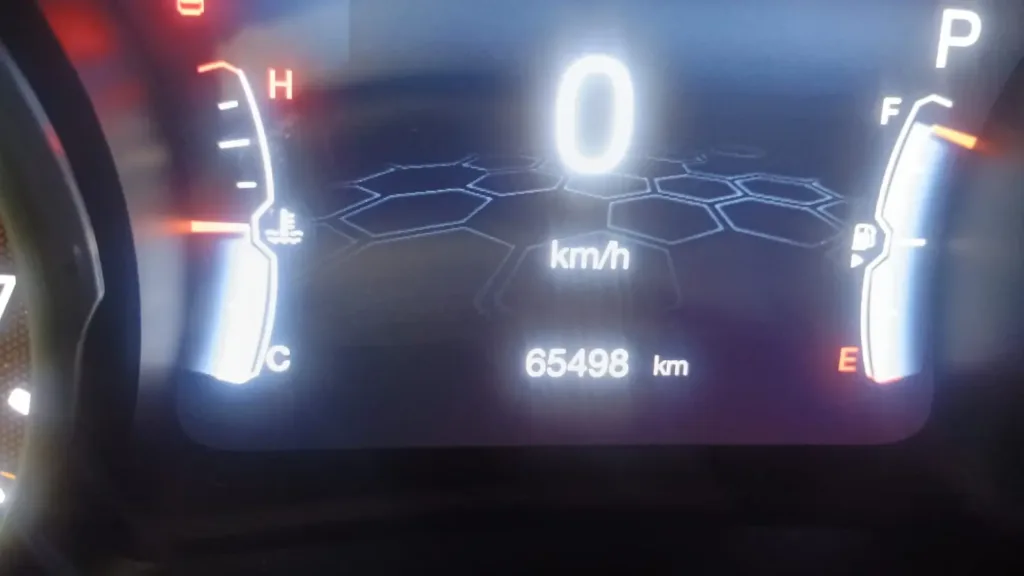

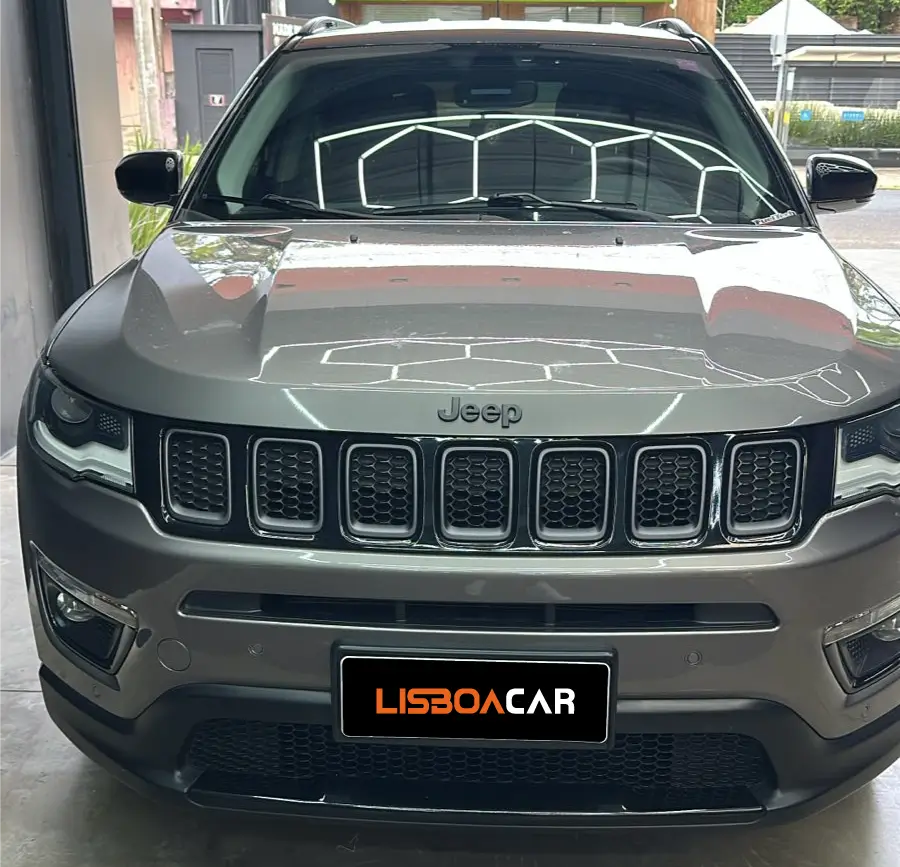

Agendar diagnóstico de AR agoraO VEÍCULO — JEEP COMPASS 2020 2.0 TIGERSHARK FLEX COM 65.498 KM
O Jeep Compass 2020 é equipado com o motor 2.0 16V Tigershark flex — quatro cilindros em linha, duplo DOHC com duplo variador de fase independente, entregando 166 cv com etanol e 159 cv com gasolina, com torque máximo de 20,5 kgfm com etanol. O câmbio é o automático Aisin de 6 marchas.
O Compass 2020 tem ar condicionado automático digital de duas zonas de série — a partir da versão Longitude. O sistema é controlado por módulo eletrônico que regula compressor, temperatura de cada zona e distribuição de ar. O gás refrigerante utilizado é o R-134a.
O sistema de ar condicionado do Compass 2020 é composto por:
Compressor: acionado por correia de acessórios, pressuriza o gás refrigerante. No Compass, o compressor tem embreagem eletromagnética — o clique audível quando o sistema é ligado é exatamente esse embreio.
Condensador: localizado na frente do veículo, à frente do radiador. O gás quente e pressurizado do compressor passa pelo condensador, onde cede calor ao ar que passa pela frente do carro e se liquefaz.
Filtro secador (receiver-dryer): retém umidade e partículas do sistema. Vida útil estimada: 3 a 5 anos ou sempre que o sistema for aberto.
Válvula de expansão (TXV/block valve): reduz bruscamente a pressão do gás líquido, provocando sua vaporização e expansão no evaporador. É o componente que “produz” o frio.
Evaporador: localizado no painel, dentro da caixa do ar condicionado. O gás em expansão absorve calor do ar que circula pelo habitáculo — resfriando o ar que é soprado pelas saídas de ventilação.
Com 65.498 km e 6 anos de uso, o Compass do Julio estava dentro do intervalo em que a válvula de expansão pode apresentar desgaste por ciclos de pressão — especialmente em Porto Alegre, onde o sistema de ar condicionado é usado de forma mais intensa ao longo de todo o ano.
📌 Como o manifold diagnostica o ar condicionado sem abrir nada
O manifold é conectado às válvulas de serviço de alta e baixa pressão do sistema — dois pontos de acesso que ficam no compartimento do motor. Com o compressor funcionando, ele mostra simultaneamente as pressões dos dois lados do sistema.
O que as pressões revelam no Compass 2020 com R-134a:
- Baixa alta (acima de 50 PSI) + alta normal: válvula de expansão travada em posição fechada — fluxo restrito para o evaporador. Exatamente o padrão do Compass do Julio.
- Ambas baixas: perda de gás refrigerante — vazamento no sistema.
- Alta muito alta (acima de 300 PSI) + baixa alta: condensador entupido ou ventilador sem funcionar — gás não está cedendo calor.
- Baixa muito baixa (abaixo de 15 PSI) + alta normal: válvula de expansão travada em posição aberta — excesso de gás no evaporador.
Cada padrão de pressão aponta para uma causa diferente. Recarga sem manifold é diagnosticar no escuro.
O QUE É A VÁLVULA DE EXPANSÃO E POR QUE ELA É CRÍTICA
A válvula de expansão é o componente que divide o sistema de ar condicionado em dois lados: o lado de alta pressão (compressor → condensador → filtro secador → válvula de expansão) e o lado de baixa pressão (válvula de expansão → evaporador → compressor).
A lógica é a seguinte: o gás refrigerante chega à válvula em estado líquido, com alta pressão (tipicamente entre 150 e 250 PSI no Compass). A válvula abre um orifício preciso — calculado para aquela quantidade específica de gás — e o gás líquido entra no evaporador com pressão muito menor (25 a 45 PSI). Com a queda brusca de pressão, o gás se expande e vaporiza. A vaporização é um processo que absorve calor — e é exatamente esse calor que o gás retira do ar que circula pelo evaporador, resfriando o habitáculo.
Como a válvula de expansão do Compass falha
A válvula de expansão do tipo TXV bloco tem um elemento sensível de temperatura — geralmente um bulbo ou elemento bimetálico — que regula o grau de abertura da válvula conforme a temperatura e a pressão do lado de baixa. Quando o evaporador está quente (início do resfriamento), a válvula abre mais para deixar mais gás passar. Quando o evaporador está frio (sistema estabilizado), a válvula fecha parcialmente para regular o fluxo.
Com o tempo e os ciclos de pressão, dois tipos de falha são comuns:
Travamento em posição fechada ou parcialmente fechada: o elemento regulador fica emperrado. O gás passa em quantidade insuficiente pelo evaporador — o ar sai morno porque o evaporador não absorve calor suficiente. A pressão de baixa fica acima do normal porque o gás não está sendo adequadamente expandido.
Travamento em posição aberta: o gás passa em excesso pelo evaporador — o ar esfria, mas o compressor trabalha em excarga e a pressão de baixa fica abaixo do normal. Em casos extremos, o evaporador gela e bloqueia o fluxo de ar.
No Compass do Julio, o travamento era do primeiro tipo — válvula parcialmente fechada. Pressão de baixa acima do normal, ar morno.
❄️ 5 sinais de que o problema do AR não é falta de gás — é a válvula de expansão
- ☐ O compressor liga (você ouve o clique), mas o ar sai morno — o compressor está funcionando, o gás está no sistema, mas algo está impedindo o resfriamento. Válvula de expansão travada é a suspeita principal.
- ☐ O sistema foi recarregado recentemente e o problema voltou em semanas — recarga sem diagnóstico não resolve válvula defeituosa. O gás novo circula com a mesma restrição da válvula travada.
- ☐ O ar resfria levemente quando o carro está em movimento, mas morna no trânsito parado — a válvula parcialmente fechada permite algum fluxo de gás, insuficiente para resfriar em condições de maior demanda.
- ☐ O vidro interno não embacia nos dias úmidos com o AR ligado — o evaporador não está absorvendo umidade do ar porque não está resfriando. Evaporador quente = sistema sem eficiência.
- ☐ O carro tem mais de 4 anos de uso intenso do AR — a válvula de expansão tem vida útil limitada pelos ciclos de pressão. Em Porto Alegre, com uso do AR durante todo o ano, o desgaste é acelerado.
O DIAGNÓSTICO COM MANIFOLD — COMO AS PRESSÕES REVELAM O PROBLEMA
O manifold é o instrumento de diagnóstico fundamental do sistema de ar condicionado. Conectado ao sistema através das válvulas de serviço de alta e baixa pressão, ele mostra simultaneamente as pressões dos dois lados do sistema com o compressor em funcionamento.
A leitura das pressões diz o que está acontecendo no sistema antes de qualquer desmontagem:
Leituras normais no Compass 2020 com R-134a
- Baixa pressão com compressor ligado: 25 a 45 PSI (temperatura ambiente de 25°C a 35°C)
- Alta pressão com compressor ligado: 150 a 250 PSI (temperatura ambiente de 25°C a 35°C)
O que as leituras do Compass do Julio indicavam
- Baixa pressão: acima de 50 PSI — fluxo restrito pela válvula parcialmente fechada. O gás não está se expandindo corretamente no evaporador.
- Alta pressão: dentro do intervalo — compressor funcionando corretamente.
Esse padrão específico — baixa alta demais com alta normal — é o diagnóstico clássico de válvula de expansão travada em posição fechada. Se o problema fosse simples falta de gás, as pressões de ambos os lados estariam baixas. Se fosse compressor com defeito, a alta estaria baixa.
“O manifold conta a história do sistema todo em 2 minutos”, diz Carlos Paiva. “Pressão de baixa alta com alta normal: é válvula. Ambas baixas: é gás. Alta alta demais: é condensador. Cada padrão aponta para uma causa diferente. Quem faz recarga sem medir as pressões está diagnosticando no escuro.”
Onde fazer diagnóstico de ar condicionado em Jeep Compass na Zona Norte de Porto Alegre? A Lisboa Car Center, na Av. João Wallig, 276, em Passo d’Areia, realiza diagnóstico completo com manifold antes de qualquer recarga ou troca de peça.
Leitura de pressões com manifold — Jeep Compass 2020 R-134a
| Padrão de pressão | Baixa pressão | Alta pressão | Causa provável |
|---|---|---|---|
| Sistema normal | 25 – 45 PSI | 150 – 250 PSI | Sistema funcionando corretamente |
| 🔴 Caso do Compass do Julio | Acima de 50 PSI | Normal | Válvula de expansão travada (fechada) |
| Perda de gás | Abaixo de 20 PSI | Abaixo de 100 PSI | Vazamento de R-134a no sistema |
| Condensador entupido | Acima de 50 PSI | Acima de 300 PSI | Condensador bloqueado / ventilador sem funcionar |
| Válvula travada (aberta) | Abaixo de 15 PSI | Normal ou baixa | Válvula de expansão travada (aberta) — evaporador gelando |
| Compressor com defeito | Alta | Baixa | Compressor não está comprimindo o gás adequadamente |
💡 Valores de referência para temperatura ambiente de 25°C a 35°C. O manifold leva 2 minutos para fazer esse diagnóstico. Cada padrão de pressão aponta para uma causa específica — sem abrir nada, sem desmontar nada.
A TROCA DA VÁLVULA E A RECARGA DO GÁS
Com o diagnóstico confirmado pelo manifold, o procedimento de reparo seguiu a sequência correta:
Evacuação do sistema
O gás R-134a remanescente no sistema foi evacuado com a estação de recarga — recuperado para não ser liberado na atmosfera. O sistema foi então evacuado com bomba de vácuo por no mínimo 30 minutos para eliminar toda a umidade que possa ter entrado no momento da abertura. Umidade no sistema de ar condicionado forma ácido que corrói os componentes internos — a evacuação é o passo mais crítico de qualquer serviço no sistema.
Remoção e substituição da válvula de expansão
A válvula de expansão block type do Compass 2020 fica localizada na caixa do evaporador, acessível após a remoção de painéis internos. A válvula defeituosa foi removida e substituída por peça nova de especificação original para o motor 2.0 Tigershark.
Recarga com R-134a na quantidade correta
O Compass 2020 especifica uma carga precisa de gás R-134a — determinada pelo fabricante e indicada na etiqueta do compartimento do motor. A estação de recarga injeta exatamente a quantidade especificada por peso — não por pressão, não “até encher”. Carga insuficiente: ar morno. Carga excessiva: alta pressão em excesso, sobrecarga do compressor.
Verificação final com manifold
Com o sistema recarregado e o compressor em funcionamento, o manifold foi conectado novamente. As leituras:
- Baixa pressão: dentro do intervalo especificado — válvula nova operando corretamente.
- Alta pressão: dentro do intervalo — compressor sem sobrecarga.
O ar condicionado foi testado com termômetro na saída central do painel. Temperatura do ar nas saídas: adequada para resfriamento efetivo do habitáculo.
Diagnóstico correto vs. recarga sem diagnóstico
| Cenário | Recarga sem diagnóstico | Diagnóstico com manifold (Lisboa Car) |
|---|---|---|
| Causa real: válvula travada | Recarga de gás R-134a R$ 180 – R$ 350 Sistema recarregado, válvula ainda travada Ar continua morno. Retorno à oficina em dias. |
Manifold identifica válvula travada Troca da válvula + evacuação + recarga Ar gelando corretamente na saída da oficina |
| Causa real: perda de gás por vazamento | Recarga de gás Gás novo escapa pelo mesmo ponto de vazamento Sistema volta a falhar em dias ou semanas |
Manifold identifica pressões baixas Detecção do vazamento com fluido UV Reparo do ponto + recarga definitiva |
| Resultado final | Custo dobrado — paga recarga inutilmente e depois paga o reparo correto Mais tempo sem AR funcionando |
Um diagnóstico, um serviço, problema resolvido 90 dias de garantia em todos os serviços |
💡 O diagnóstico com manifold é o que diferencia o serviço correto do retrabalho. Na Lisboa Car Center, nenhuma recarga começa sem as pressões medidas.
PORTO ALEGRE E O AR CONDICIONADO — POR QUE O SISTEMA TRABALHA MAIS AQUI
Porto Alegre tem um clima que exige muito do sistema de ar condicionado. No verão, as temperaturas ultrapassam 35°C com umidade relativa alta — o sistema precisa trabalhar no limite para manter o habitáculo confortável. No outono e na primavera, as variações térmicas são bruscas — o sistema é ligado e desligado com frequência, submetendo a válvula de expansão a mais ciclos de pressão do que em cidades com clima mais uniforme.
Para proprietários de Compass e outros SUVs na Zona Norte de Porto Alegre — bairros como Jardim São Pedro, Sarandi, Boa Vista, Cristo Redentor — o trajeto diário combina trânsito urbano intenso (onde o compressor trabalha continuamente) com trechos mais abertos na Av. Assis Brasil e na Sertório. Esse perfil de uso misto é o mais exigente para o sistema de ar condicionado.
“Em Porto Alegre, o ar condicionado trabalha o ano todo. A válvula de expansão de um Compass que roda aqui acumula mais ciclos de pressão em 5 anos do que um carro em Curitiba em 8 anos”, explica Carlos Paiva.
✅ Checklist de manutenção do AR condicionado — Jeep Compass 2020
- ☐ Diagnóstico com manifold a cada 2 anos: verificação das pressões de alta e baixa com o compressor em funcionamento. Identifica problemas antes que o ar deixe de gelar.
- ☐ Filtro de cabine: troca a cada 15.000 km. Filtro saturado reduz o fluxo de ar pelo evaporador — o sistema trabalha mais para o mesmo resultado.
- ☐ Limpeza do evaporador: a cada 2 a 3 anos, dependendo do uso. O evaporador acumula fungos e bactérias que reduzem a eficiência de resfriamento e geram odor.
- ☐ Filtro secador (receiver-dryer): substituição sempre que o sistema for aberto para troca de componente. Vida útil: 3 a 5 anos ou sempre que houver intervenção no circuito.
- ☐ Verificação do compressor: inspeção visual da correia de acionamento e do clutch (embreagem eletromagnética) a cada revisão.
- ☐ Verificação do condensador: limpeza da grade dianteira a cada 30.000 km. Condensador entupido com insetos e poeira reduz a capacidade de dissipar calor e sobrecarrega o compressor.
PERGUNTAS FREQUENTES SOBRE AR CONDICIONADO NO JEEP COMPASS 2020
FAQ sobre ar condicionado no Jeep
📱 Depoimento do Julio (Jeep Compass 2020)
“O ar do meu Compass estava soprando morno há semanas. Fui na Lisboa Car Center achando que era falta de gás. O Carlos conectou o manifold e em dois minutos me explicou que o problema era a válvula de expansão travada — que uma recarga não ia resolver. Trocaram a válvula, evacuaram o sistema corretamente e recarregaram o gás na quantidade certa. O ar voltou a gelar perfeitamente. Me mostraram as fotos da válvula antiga, a leitura do manifold antes e depois. Atendimento completo e transparente. Não levo mais em outro lugar.”
— Julio, Jeep Compass 2020 (Jardim São Pedro)
AR CONDICIONADO SEM GELAR: DIAGNOSTIQUE ANTES DE RECARREGAR
O caso do Compass 2020 do Julio é um dos mais frequentes que a Lisboa Car Center atende no verão e início de outono em Porto Alegre: sistema de ar condicionado que sopra ar morno, motorista que imagina ser falta de gás, recarga que não resolve porque a causa real é outra.
A válvula de expansão é um componente que não tem vida útil indefinida. Com 65.498 km e 6 anos de uso em Porto Alegre, o travamento mecânico não foi surpresa — foi desgaste esperado. O que foi evitado foi a recarga desnecessária sem diagnóstico.
O manifold leva dois minutos para fazer o diagnóstico. As pressões do sistema contam a causa do problema antes de qualquer peça ser removida. Esse diagnóstico é o que diferencia o serviço correto do retrabalho.
Como disse Marcelo Lisboa, fundador da Lisboa Car: “Ar condicionado não é só gás. É compressor, condensador, válvula, evaporador e filtro secador. Cada um pode ser o problema. O manifold mostra qual é.”
Na Lisboa Car Center, em Passo d’Areia, todo diagnóstico de ar condicionado começa pelo manifold — antes de qualquer recarga ou troca de peça. Você recebe o resultado do diagnóstico, aprova o serviço e só então o trabalho começa. Garantia de 90 dias em todos os serviços.
